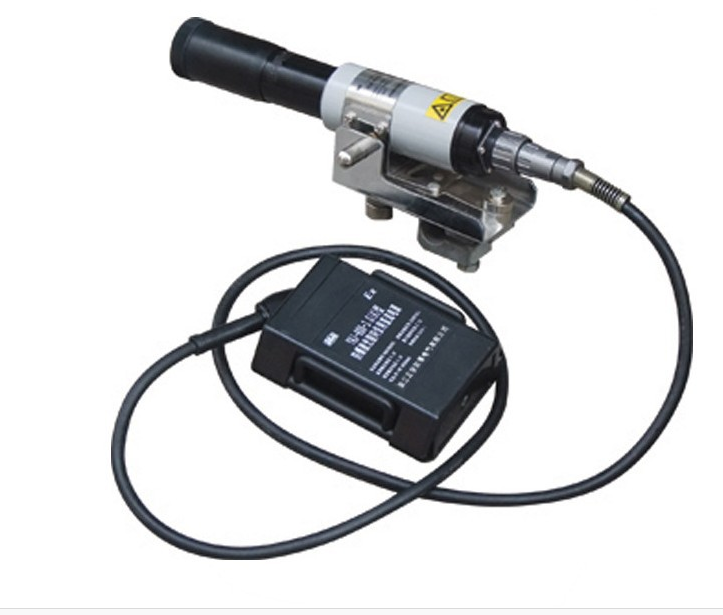

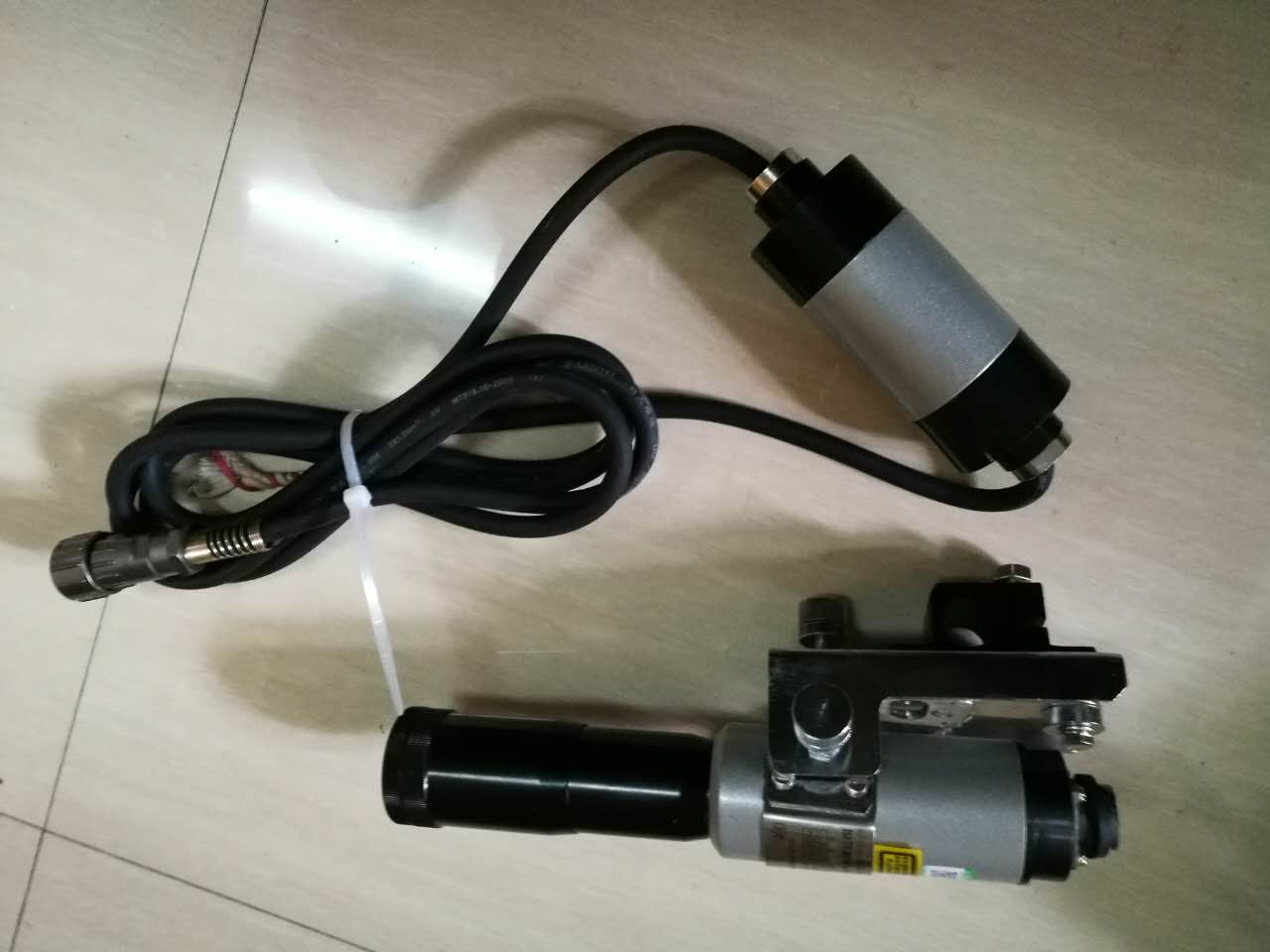

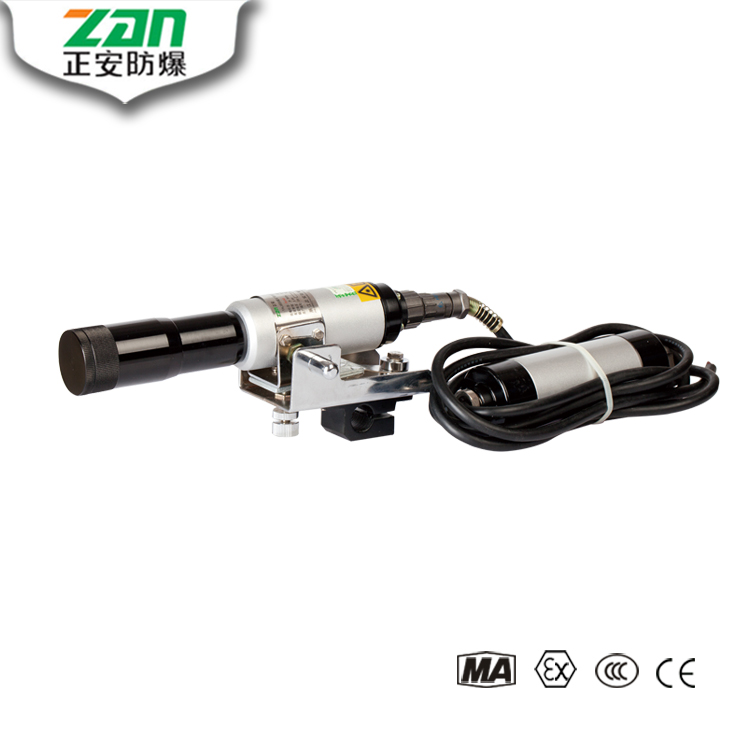

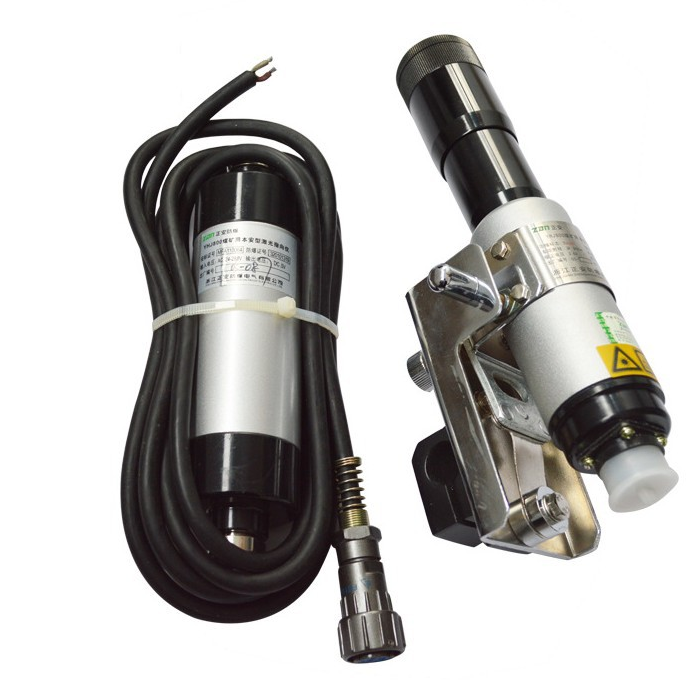

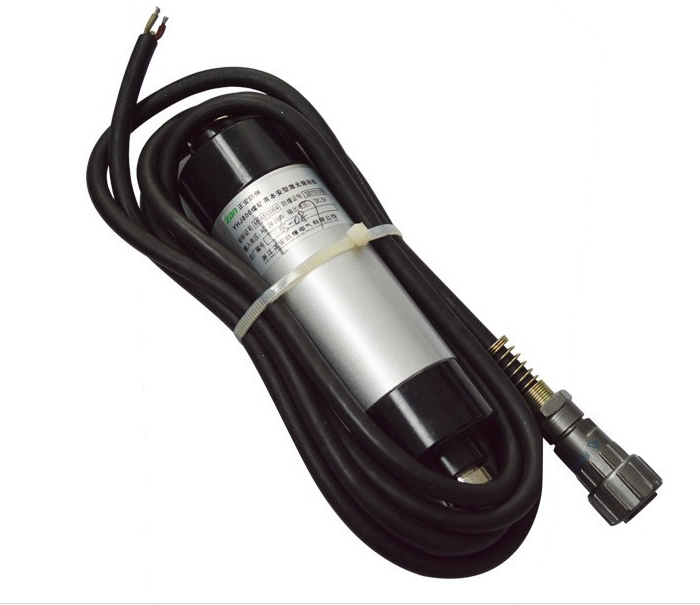

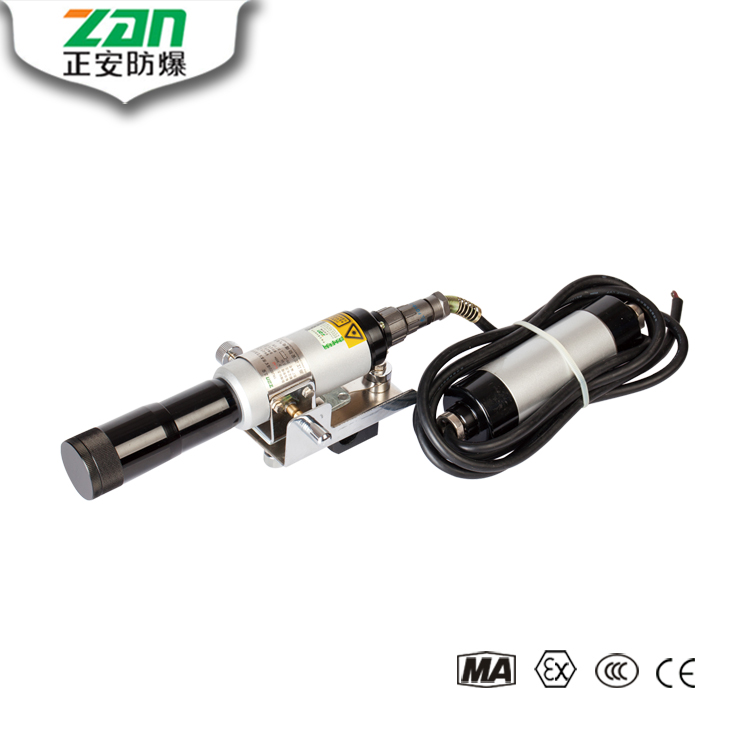

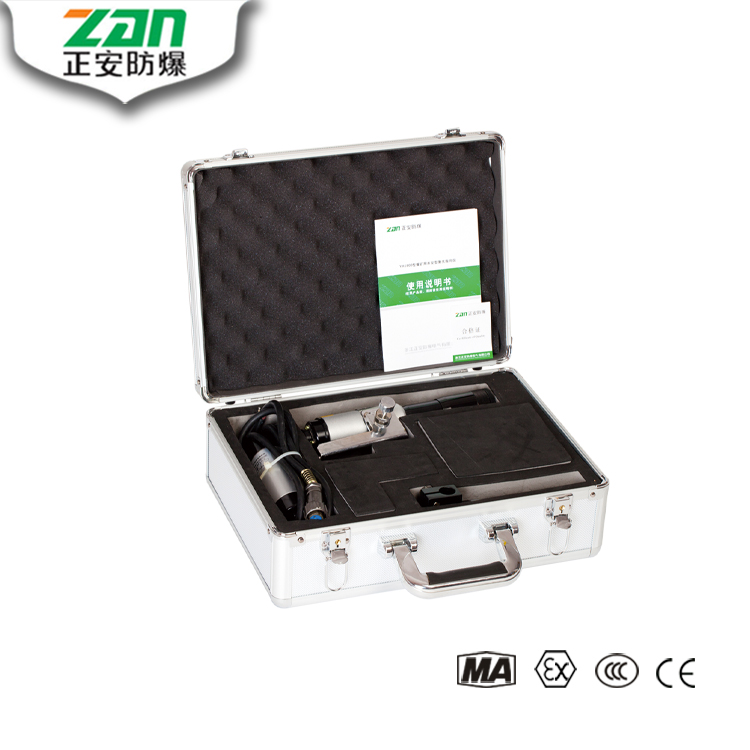

YHJ800 型煤礦用本安型激光指向儀（以下簡稱指向儀）采用半導體激光器作 為光源，便攜式結構，功耗低、光束質量好、體積小、重量輕、安裝使用簡便、性能穩定可靠，本產品獨特的一體化設計，大方便了安裝、調整。產品配備本質安全型直流電源，適用于無交流電源廠所或頻繁移動場所，可連續工作大于 100h。
本產品的隔爆外殼一體化設計，可以在有性氣體的環境中放心使用。本產品采用半導體激光器作為光源，具有光束質量好，體積輕巧，工作穩定，安裝、調整方便的特點。

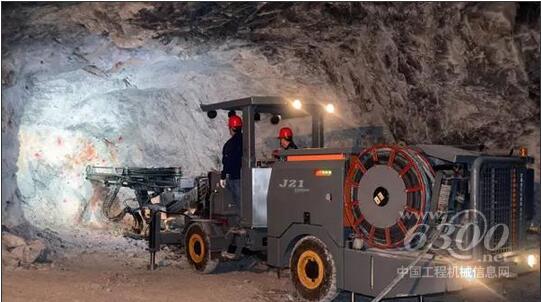

本儀器用于礦山巷道掘進時的指向定位；掘進機推進方向的制導控制；煤礦綜采工作面的定位，此外還廣泛地應用在公路、鐵路、隧道、涵洞、橋梁、高層建筑、管道安裝的定位、準直。
項目 | 單位 | 技術參數 |
激光有效射程 | m | ≥800 |
激光器出瞳功率 | mW | ≤5 |
光斑直徑 | mm | ≤70(800m處) |
光斑漂移量 | mm | ≤10 |
激光束水平調節范圍 | 度 | ≥±2.5 |
激光束垂直調節范圍 | 度 | ≥±2.5 |
防爆型式 | / | Exibl |
工作方式 | / | 連續 |
外形尺寸 | mm | Φ46x230x110 |
重量 | kg | ≤1.63 |

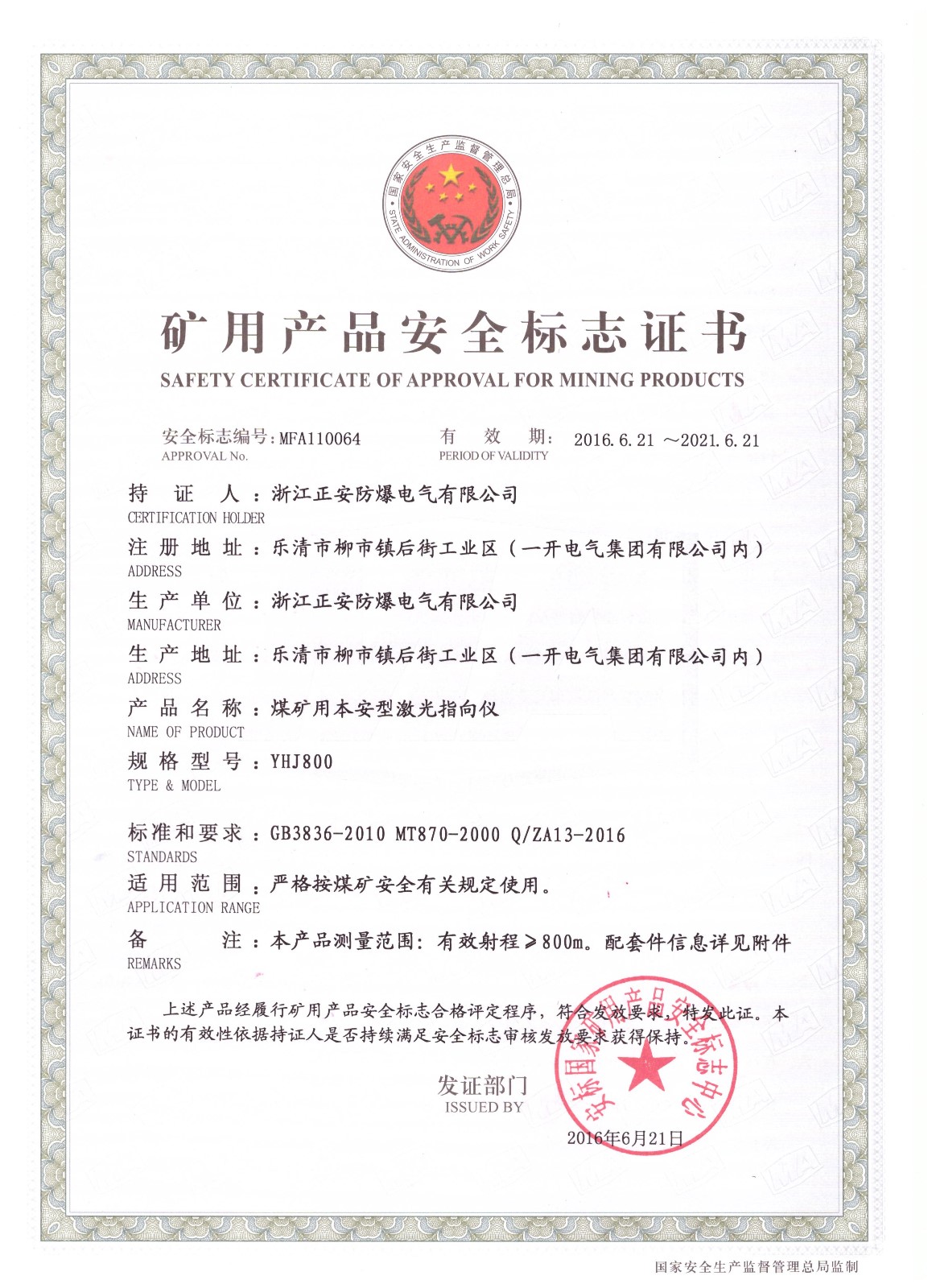

安全標志證號 | / | MFA110064 |
防爆合格證號 | / | 320101319 |
1、 把主機上的后備帽拆開，將電源線接在接線端子上， 接好地線 ，然后將儀器重新裝好。將主機如圖所示安裝在固定支架上，鎖緊內六角螺母，將固定支架采用適當?shù)姆椒ò惭b在構架上，找到大約要指向的位置，將固定支架安裝好。
2、 接通電源，點亮激光器。
3、 用 螺絲刀松緊釘，調整調焦筒，將光斑大小調整到最佳狀態，擰緊鎖緊釘。
4、根據經緯儀所測定的方向，調整儀器上的調整旋鈕，將光斑指向目標點，擰緊鎖緊螺。
注意事項：
1.正在使用的儀器出現故障，需停電維修。
2.儀器使用時，GND應牢固可靠接地。
3.接通電源時，請注意電源電壓應與儀器銘牌上標明的電壓相符。
220V電源接線端子不能接在127V電源接線端子上，若接在127V電源接線端子上，儀器不能正常工作；127V電源接線端子不能接在220V電源接線端子上，若接在220V電源接線端子上，將燒毀儀器。
本產品嚴格按照IS9001：2000國際質量管理體系標準進行質量控制，按照新國家防爆標準，設計生產，自購買之日起7年內，產品正常使用下出現任何故障由本公司免費維修(光源電氣質保1年)。
